一、海灣GST-DY-100A智能電源箱概述


　　GST-DY-100A網絡型電源箱是為了解決現場設備的供電問題而開發的,設計輸出功率為100W(DC24V4A)在完成從市電到DC24V轉換的基礎上另增加備用電源從而在市電斷電后備電能夠自動導入保證整個系統正常運行為了使備電可以循環使用我們?cè)O(shè)計了備電充電主備電切換備電保護等措施輸出電壓輸出電流的動態顯示可以讓用戶直觀地了解整個電源箱的運行情況電源箱對自身健康情況的實時監測可以在發生主電故障備電故障輸出故障輸出過流或輸出斷路的情況下進行聲光報警如果將網絡型電源箱用總線與控制器連接在出現故障時電源箱可以以公司相應協議上報控制器使主機可以了解其運行情況另外可以用我公司地電子編碼器對其進行現場地址編碼。



二、海灣GST-DY-100A智能電源箱的特點


　　電源箱具有輸出噪聲小穩定性強及安裝使用方便等特點主備電自動無間隙切換保證了在主電掉電情況下系統仍然能夠正常工作完善的備電充電功能可確保蓄電池的循環使用。

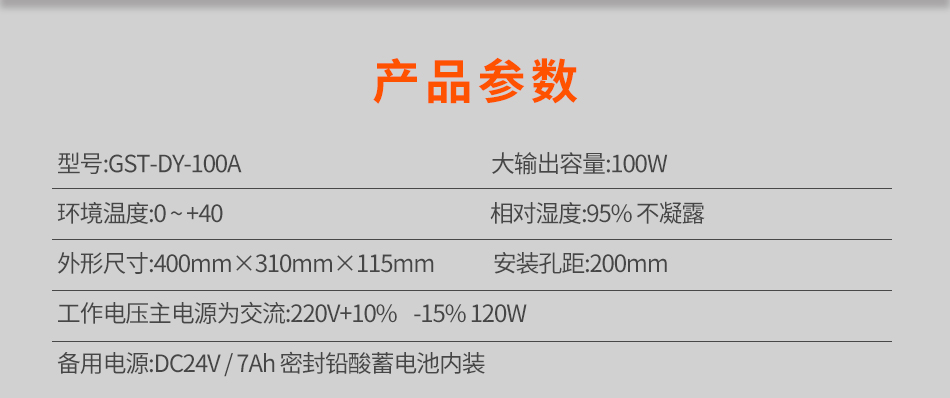

三、海灣GST-DY-100A型智能網絡電源箱的技術特性

型號	GST-DY-100A
工作電壓主電源為交流	220V+10%    -15% 120W
備用電源	DC24V / 7Ah 密封鉛酸蓄電池內裝
大輸出容量	100W
適用環境	溫度 0 ~ +40  相對濕度95% 不凝露

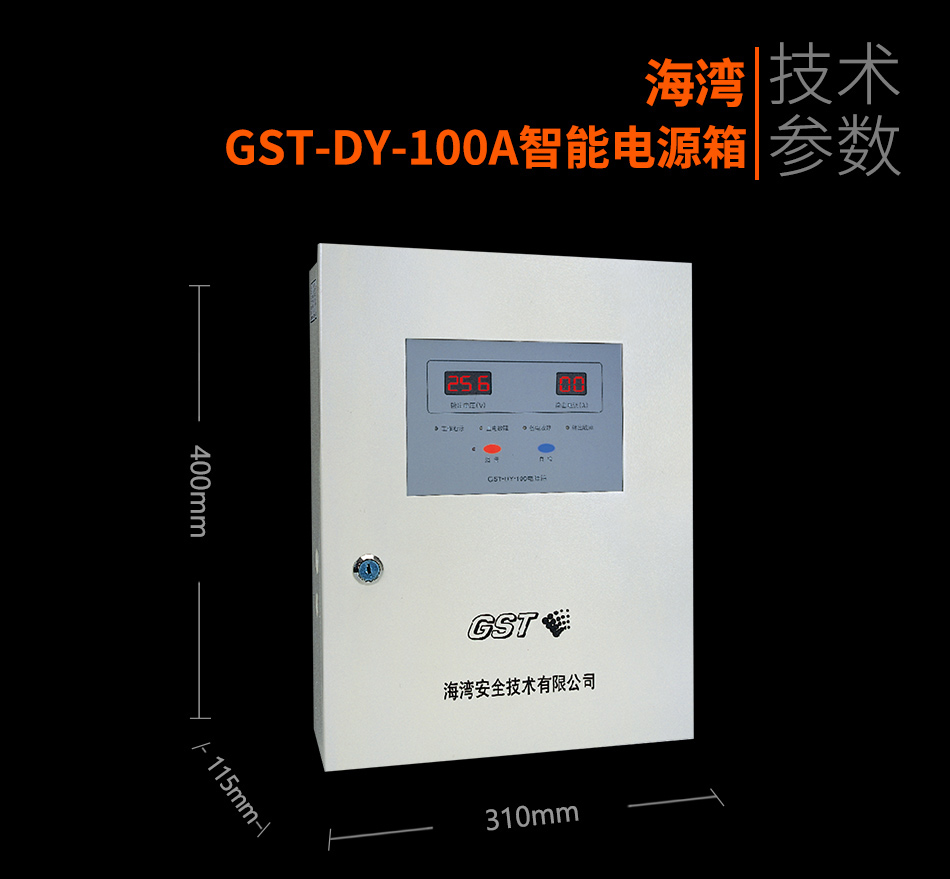

外形尺寸	400mm×310mm×115mm

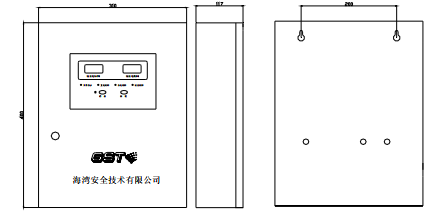

安裝孔距	200mm

五、海灣GST-DY-100A型智能網絡電源箱的安裝


　　1、電源箱采用壁掛式安裝



　　2、在需安裝電源箱的墻壁相應位置處打兩個φ14的孔要求兩孔中心距離為200mm



　　3、將M10的膨脹螺釘從電源箱的安裝掛孔穿出將電源箱固定在墻上的孔內



　　4、連線將由墻內接線盒里引出的導線分別按照如下的端子說明連接



　　5、外接端子



　　a、外接端子示意圖見圖5

　　b、外接端子說明

　　LPGN交流220V電源端子

　　GNDBAT+備電輸入端子

　　GND+24VDC24V輸出端子

　　Z1Z2無極性總線輸出端子

　　6、檢查安裝是否牢固。
